Guida al montaggio

Di seguito la guida illustrata per assemblare le nostre macchine Oranje e Azul

Passo 1

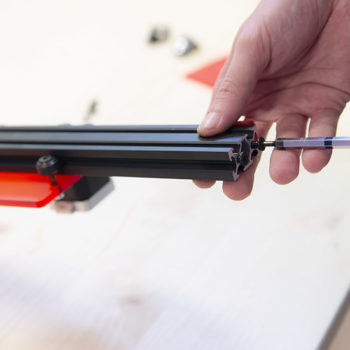

Svitare le viti su entrambe le estremità dell'asse orizzontale

Nella fase di rimozione delle viti presenti alle estremità degli assi, si prega di fare particolare attenzione a non rimuovere la vite presente sulla parte laterale dell'asse (vite cerchiata in rosso).

Passo 2

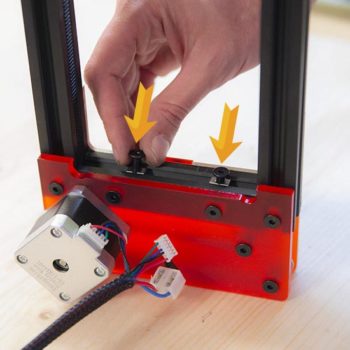

Svitare le viti presenti all'interno dell'asse verticale

Svitare soltanto le due viti indicate dalle frecce che sono presenti all'interno dell'asse verticale.

Passo 3

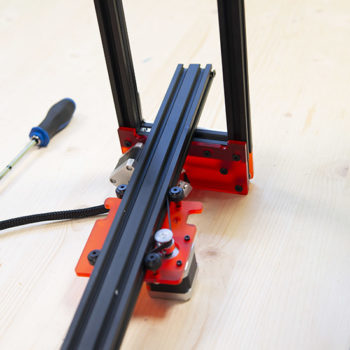

Posizionare e sovrapporre gli assi

Prestare particolare attenzione al corretto posizionamento degli assi facendo in modo che i motori capitino sullo stesso lato.

Passo 4

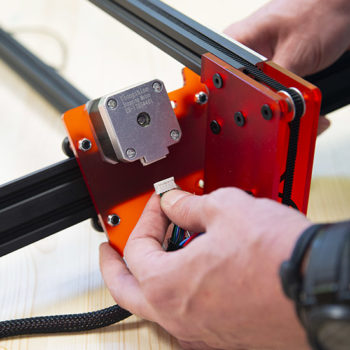

Collegare il motore dell'asse orizzontale

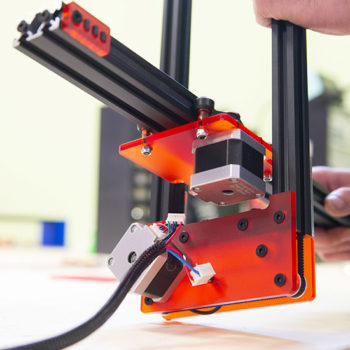

Poggiare l'asse verticale sul piano di lavoro e, ruotando leggermente l'asse orizzontale, collegare l'unico motore non collegato.

Passo 5

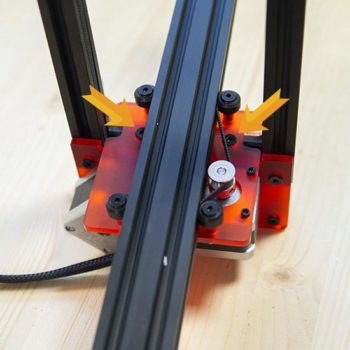

Fissare gli assi tra loro

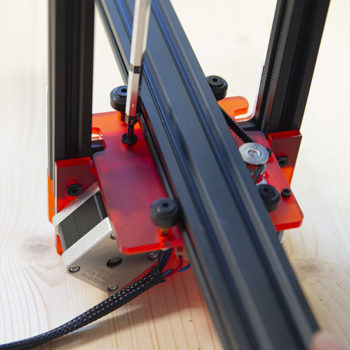

Riposizionare gli assi verticalmente per fissarli con le due viti rimosse al passo 2. Fare attenzione a posizionare i 2 "Dadi a T" presenti all'interno del profilato per farli combaciare con le sedi delle viti.

Passo 6

Sistema di fissaggio polistirolo

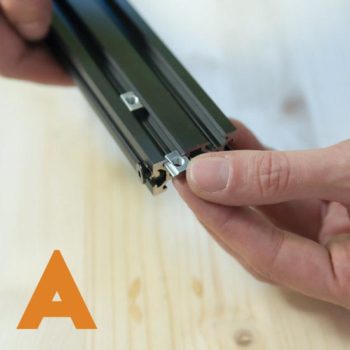

Se nella scatola sono presenti gli angolari neri metallici, procedere inserendo i "dadi a T" all'interno del profilato dell'asse orizzontale.

Passo 7

Fissaggio placche laterali

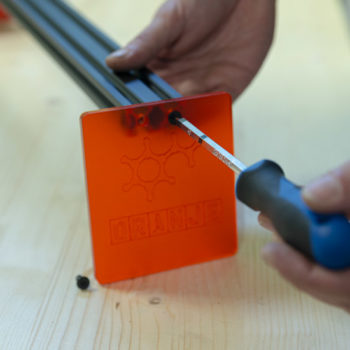

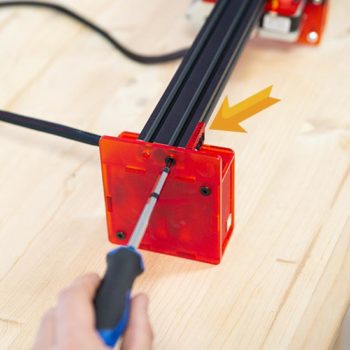

Avvitare la placchetta dell'elettronica sull'asse orizzontale posizionandola sullo stesso lato in cui troviamo il "tendicinghia" indicato con una freccia nella foto a sinistra. Avvitare la placchetta con il logo PolyShaper sull'altro lato dell'asse orizzontale.

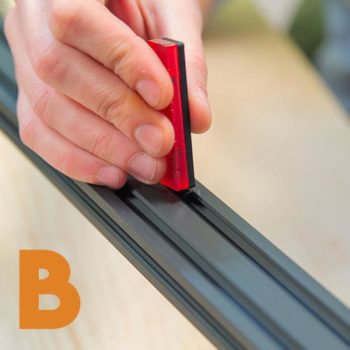

Sistema di bloccaggio del polistirolo

Seguire le istruzioni in base al sistema contenuto nella vostra scatola

Sistema fissaggio con angolari

Avvitare gli angolari sull'asse orizzantale

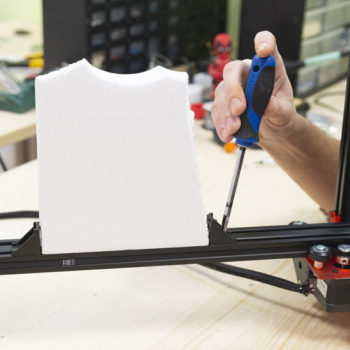

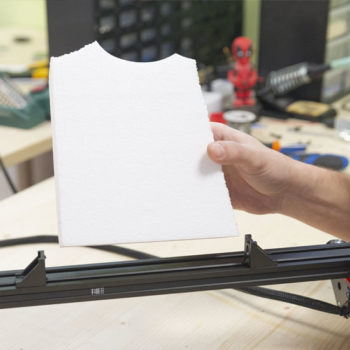

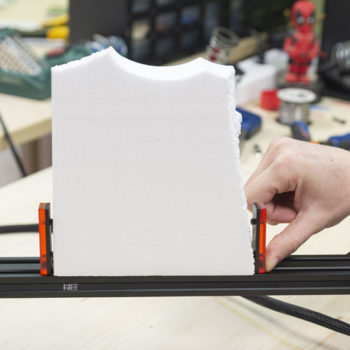

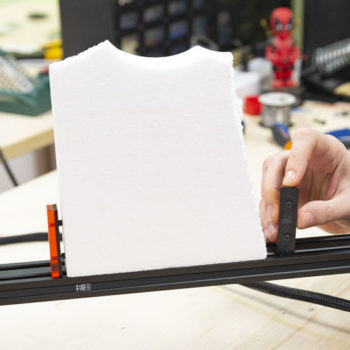

Posizionare gli angolari sull'asse orizzontale avvitandoli ai "dadi a T" inseriti precedentemente (Passo 6-A). Fissare l'angolare di sinistra avvitando completamente la vite. Posizionare il pannello di polistirolo mettendolo a battuta sull'angolare appena fissato. Esercitando un po' di pressione sull'angolare di destra nella direzione del polistirolo, quindi fissarlo serrandone la vite.
